描述

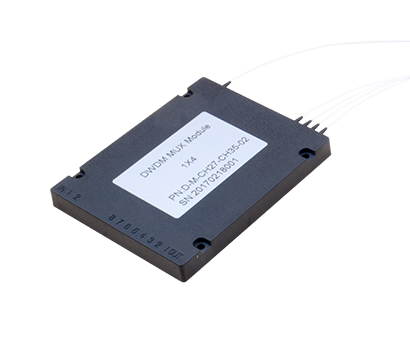

- DWDM（密集波分复用器）基于获得专利的光学设备无热平台。该多路复用器具有超低插入损耗、出色的热稳定性和无与伦比的可靠性。该技术是一种无铅封装平台，光路中不含环氧树脂。KOC DWDM 通过 Telcordia GR-1221 和 GR-1209 测试，符合非受控环境应用的要求，符合 RoHS 和 WEEE 等行业绿色倡议。
KOC可以提供定制设计以满足特殊的功能应用。
KOC 还提供模块化组件，可集成其他组件以形成完整的功能模块或子系统。
规格
| 范围 | 规格 | 单元 | ||||||||
| 通道波长 | 国际电联 100GHz 网格 | 国际电联 200GHz 网格 | 纳米 | |||||||
| 通道间距 | 100 | 200 | 吉赫兹 | |||||||
| 通道数 | 单身的 | 2 | 4 | 8 | 16 | 20 | 40 | CH | ||
| 通道通带（@-0.5dB 带宽） | 最小 | 0.125 | 0.25 | 锰 | ||||||
| 插入损耗 | 最大限度 | <1.1（添加或删除） | 1.3 | 2.2 | 3 | 4 | 4.2 | 4.5 | D b | |
| <0.8(其他) | ||||||||||
| 隔离 | 相邻频道 | 最小 | >30（添加或删除） | 30 | D b | |||||
| 非相邻信道 | 最小 | >12(其他) | 40 | D b | ||||||
| 通带纹波 | 最大限度 | 0.5 | D b | |||||||
| 偏振相关损耗 | 最大限度 | 0.1 | D b | |||||||
| 偏振模色散 | 最大限度 | 0.1 | ps | |||||||
| 指向性 | 最小 | 50 | D b | |||||||
| 回波损耗 | 最小 | 45 | D b | |||||||
| 插入损耗温度稳定性 | 最大限度 | 0.005 | 分贝/℃ | |||||||
| 温度波长漂移 | 最大限度 | 0.003 | 纳米/℃ | |||||||
| 功率处理 | 最大限度 | 300 | 兆瓦 | |||||||
| 拉伸载荷 | 最大限度 | 5 | N | |||||||
| 尾纤类型 | 白色0.9mm松套管 | |||||||||
| 纤维类型 | SMF-28e | |||||||||
| 纤维长度 | ≥1.0 或客户要求。 | 米 | ||||||||
| 工作温度 | -10 ~ 70 | ℃ | ||||||||
| 贮存温度 | -40～85 | ℃ | ||||||||
| 包装尺寸 | 100X80×10 & 141X115X18&5.5*36 | 毫米 | ||||||||
订单信息
| DWDM-3P | 中心波长 | 纤维类型 | 连接器类型 |
| C17~C61（C波段） | 1：250μm裸纤 | 0：无接头 | |
| L62~L09（L波段） | 2:900μm紧缓冲光纤 | 1：FC/PC 2：FC/UPC 3：FC/APC | |
| 其他 | 4：SC/PC S：SC/UPC 6：SC/APC | ||
| 7：ST 8：LC 9：MU X：自定义 |
